ST120A
一、特點：
● 采用高發(fā)射功率紅外光電二極管和
高靈敏度光敏晶體管組成。
● 光縫寬度：0.4mm；光軸中心：1mm。
|
PDF資料下載,請點擊圖片
|
| |
| 二、極限參數(shù)：（Ta=25℃） |
項 目 |
符號 |
數(shù)值 |
單位 |
輸入 |
正向電流 |
IF |
50 |
mA |
反向電壓 |
VR |
5 |
V |
耗散功率 |
P |
75 |
mW |
輸出 |
集-射電壓 |
Vceo |
10 |
V |
射-集電壓 |
Veco |
0.3 |
V |
集電極功耗 |
Pc |
50 |
mW |
工作溫度 |
Topr |
-20～+65 |
℃ |
儲存溫度 |
Tstg |
-30～+75 |
℃ |
|
|
| |
| 三、光電特性：（Ta=25℃） |
項 目 |
符號 |
測試條件 |
最小 |
典型 |
**** |
單位 |
輸入 |
正向壓降 |
VF |
IF=20mA |
- |
1.2 |
1.4 |
V |
反向電流 |
IR |
VR=3V |
- |
- |
10 |
μA |
輸出 |
集電極暗電流 |
Iceo |
Vce=20V |
- |
- |
100 |
nA |
集電極亮電流 |
IL |
Vce=5V,IF=8mA |
0.50 |
- |
- |
mA |
飽和壓降 |
Vce |
IF=8mA，Ic=0.5mA |
- |
- |
0.4 |
V |
傳輸
特性 |
響應時間 |
Tr |
IF=12mA，Vcc=5V
RL=100KΩ |
- |
4 |
- |
μs |
Tf |
- |
30 |
- |
μs |
|
| |

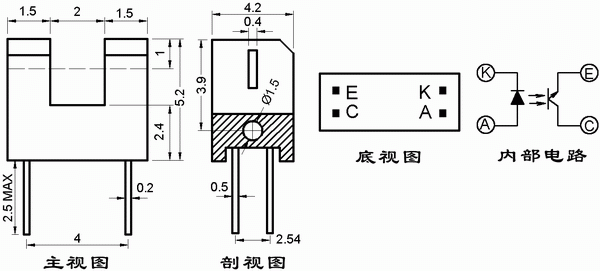

| 四、外形尺寸圖： |
| |
 |
| |
