一、特點
1.400線光學增量編碼器（步進電機專用）。
2.使用單5V電源。
3.響應頻率 20KHz。
4.配套定制光柵碼盤。
5.主要應用于步進電機控制系統。 |
資料下載,請點擊圖片
|
|
二、工作原理
該編碼器由一個中心有軸的金屬光柵碼盤，2只專用碼盤傳感器讀取,獲得3組信號組合成。A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，另每轉輸出一個180度的Z相250線脈沖信號。
|
三、電氣參數
輸出
型式
|
電源
電壓
DC(V) |
消耗
電源
（mA） |
輸出電壓（V） |
上升下降時間
（ns） |
響應
頻率
（KHz） |
絕緣
阻抗
（MΩ）
DC500V |
VH |
VL |
電壓輸出 |
5±0.25 |
＜80 |
≥3.5 |
≤0.5 |
≤1000 |
0~20 |
≥100 |
|
四、環境參數
使用溫度
(℃)
|
貯存溫度
(℃) |
耐震動 |
耐沖擊 |
-10~+70 |
-20~+80 |
49m/ s2
10~200Hz,X.Y.Z三方向各2h |
980m/ s2
X.Y.Z三方向各
3次，每次6ms |
|
五、接線表
信號 |
屏蔽層 |
Z |
A |
B |
+5V |
0V |
引腳線色 |
接地 |
黃 |
藍 |
綠 |
紅 |
棕 |
|

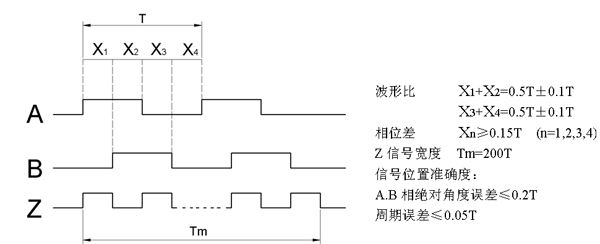

六、輸出波型與信號位置準確度
|
七、配線方法
|
八、電機軸必須滿足以下要求
|
| |
|
