一、特點
1.兩路紅外光電傳感器。
2.分辨率：0.43mm
旋轉運動光柵碼盤：90-180 CPR*
直線運動光柵尺：60 LPI**
3.不需調整相位。
4.A、B相兩路TTL電平輸出。
5．最高響應頻率 20KHz。
6．配套定制光柵碼盤，光學半徑11-25mm。
*CPR：每轉輸出的脈沖數。
**LPI：(每英寸)的輸出脈沖數。 |
資料下載,請點擊圖片
|
|
|
二、極限參數（Ta=25℃）
項目 |
符號 |
Min |
Max |
單位 |
備注 |
工作電源 |
Vcc |
4.5 |
5.5 |
V |
|
工作溫度 |
T |
-20 |
65 |
℃ |
|
輸出阻抗 |
Rp |
4.7 |
- |
KΩ |
|
負載電容 |
CL |
- |
100 |
pF |
|
響應頻率 |
F |
- |
20 |
KHZ |
|
儲存溫度 |
Tstg |
-40 |
+85 |
℃ |
|
輸出電流 |
Io |
1 |
5 |
mA |
|
|
三、電性能參數（Ta=25℃）
參數 |
符號 |
典型值 |
Case1 Max |
Case2 Max |
最小值 |
****值 |
單位 |
測試條件 |
脈沖寬度誤差 |
ΔP |
- |
30 |
40 |
- |
- |
。
ｅ |
- |
邏輯狀態誤差 |
ΔS |
- |
30 |
40 |
- |
- |
。
ｅ |
- |
相位誤差 |
ΔФ |
- |
10 |
15 |
- |
- |
。
ｅ |
- |
高電平輸出電壓(A和B) |
VOH |
- |
- |
- |
2.4 |
- |
V |
Vcc=5V,IOH=0,
Ee=0 |
低電平輸出電壓(A和B) |
VOL |
- |
- |
- |
- |
0.4 |
V |
Vcc=5V,Icc=1.6mA,
Ee=2.0mW/cm2 |
輸出上升時間和下降 |
tr , tf |
100 |
- |
- |
- |
- |
ns |
Vcc=5V,RL=1Kohm |
傳播延遲,低-高,高-低 |
tPLH,tPHL |
5 |
- |
- |
- |
- |
μs |
Vcc=5V,RL=1Kohm |
|

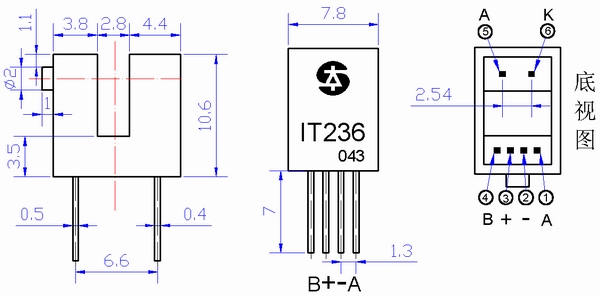

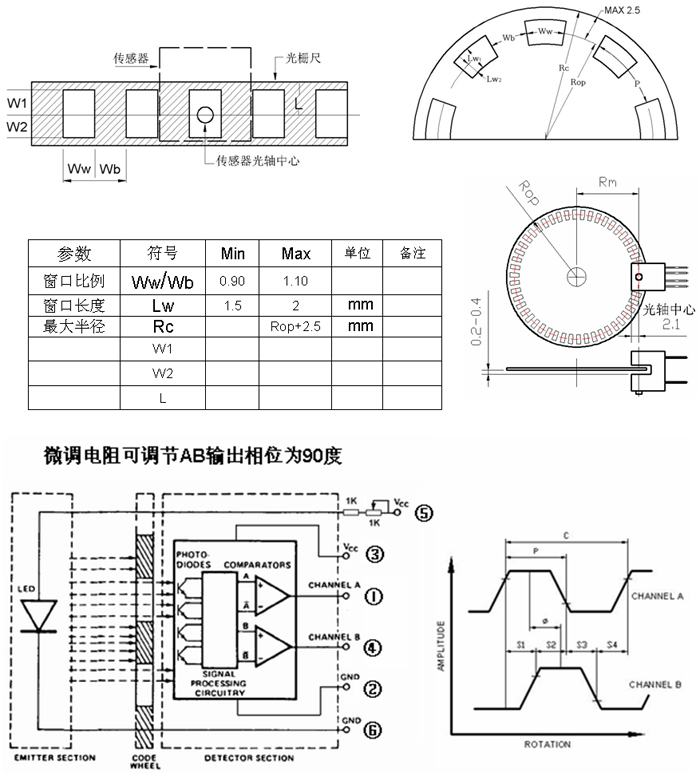

四、運動原理
|
