單光束直射取樣式光電傳感器:IT1204FHP (防塵式)
一、特點
1.PNP三極管集電集開路輸出。
2.內置光縫，防塵結構設計。
3.光縫寬度(分辨率)0.5mm。
4.IT1204FHP為通光高電平輸出。
|
資料下載,請點擊圖片 |
| |
| |
二、極限參數（Ta=25℃）
|
項目 |
符號
|
數值 |
單位
|
|
電源電壓 |
Vcc max |
24 |
V
|
|
輸出電壓 |
Vout
|
23 |
V
|
|
低電平輸出電流 |
IoL
|
30 |
mA
|
| 工作溫度 |
Topr |
-20∽+65
|
℃
|
|
儲存溫度
|
Tstg
|
-30∽+75
|
℃
|
|
|
|
|
三、光電特性（Ta=25℃）
|
項
目
|
符號
|
測試條件
|
最小
|
典型
|
****
|
單位
|
|
電源電壓
|
Vcc
|
|
18
|
24
|
24
|
V
|
|
輸出高電平
|
VOH
|
|
0.9
Voc
|
-
|
-
|
V
|
|
輸出低電平
|
VOL
|
Vcc=24V,IOL=16
mA
|
|
-
|
0.4
|
V
|
|
輸出方式
|
|
|
PNP三極管集電集開路輸出
|
|
|
響應頻率
|
f
|
Vcc=5V,RL=47K
|
|
-
|
-
|
HZ
|
|
靜態電流
|
Icc
|
|
|
3 |
10
|
mA
|
|
上升時間
|
Tr
|
Vcc=5V,RL=4.7K
|
-
|
8
|
-
|
μs
|
|
下降時間
|
Tf
|
-
|
0.03
|
-
|
μs
|
|
四、外形尺寸圖 |
| |

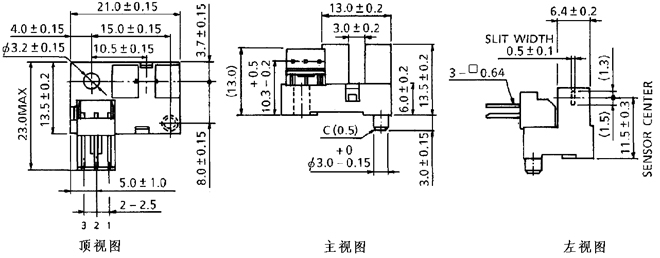

IT1204FHP(C3): |
| |
 |
| |
| |
| |

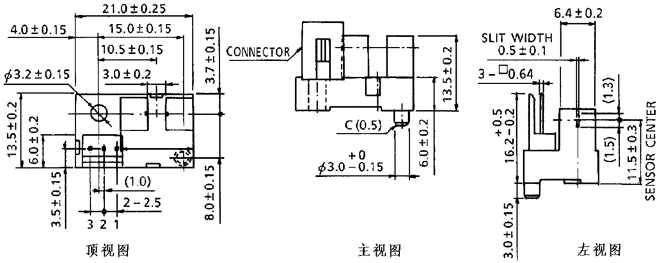

IT1204FHP(C1): |
| |
 |
