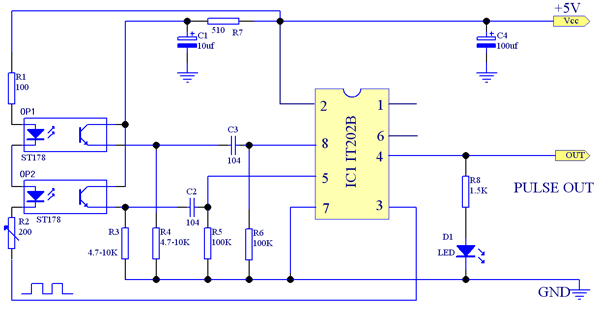

| 一．概述： ·IT202B為脈沖調制解調專用芯片，八腳雙列直插封裝， 工作電源3-5V,具有集成度高，功耗小靜態電流約為1mA， 抗可見光干擾能力強等特點，外圍只需加少許接口器件。 ·具有內部整形電路及數字濾波功能。 ·具有檢測距離遠的特點。 二．邏輯狀態： �。�1）OP1有信號輸出高；OP2無信號輸出高。 �。�2）OP1無信號輸出高；OP2有信號輸出高。 �。�3）OP1有信號輸出高；OP2有信號輸出高。 �。�4）OP1無信號輸出低；OP2無信號輸出低。 三．典型電路說明： ·圖中R1、R2可根據檢測的物體和距離來調整。 ·單光束光電傳感器ST178為我司產品，亦可選用我司的其他型號光電傳感器。 ·也可只使用一路輸入，但輸入端下拉電阻R5、R6必須接入。 ·R3、R4阻值越小，抗外界光干擾性能越好，但靈敏度會降低，此時可調整R1、R2的阻值 來達到使用的檢測距離。
| |
| PDF資料下載,請點擊電路圖
| |
|
|
|
|
|
