一、概 述：
該器件是為紅外遙控和其它傳感用途而設
計的，其特點是靈敏度高、暗電流小、線性好、
響應速度快、采用抑制可見光的濾光封裝，它
可與GaAs、GaAlAs系列紅外發光二極管配對
使用，廣泛應用于儀器、儀表、電氣設備近紅外
光數據傳輸接收，光電開關光電轉換、電視機、
空調機、錄像機、等家用電器紅外遙控信號接收
|
資料下載,請點擊圖片

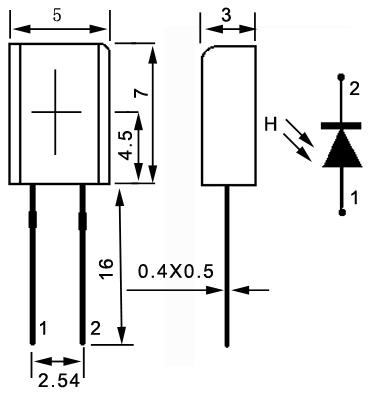

外形尺寸及內部電路示意圖 |
| 二、主要技術參數
極限參數 （Ta=25℃）
|
參
數
|
符號
|
值
|
單位
|
|
反向電壓
|
VR |
35
|
V
|
|
正向電流-連續
|
IF |
100
|
mA
|
|
總耗散功率
Ta=25℃
大于25℃時減額值
|
PD |
150
3．3
|
mW
mW/℃
|
|
工作環境溫度
|
Ta
|
-30～70
|
℃
|
|
引腳焊接溫度（距引腳根部4mm，時間****5s）
|
TL |
260
|
℃
|
|
|
電氣特性（Ta=25℃）
|
特 性
|
符號
|
最小
|
典型
|
****
|
單位
|
|
反向暗電流（VR=10V，H=0）
|
ID |
-
|
-
|
50
|
nA
|
|
電容（F=1MHZ，V=0）
|
CJ |
-
|
90
|
-
|
PF
|
|
|
光電特性（Ta=25℃）
|
特 性
|
符號
|
最小
|
典型
|
****
|
單位
|
|
峰值波長
|
λP
|
-
|
940
|
-
|
nm
|
|
反向光電流（λ=940nm,VR=5V
H=5mW/cm，CT=2870°K）
|
IL
|
-
|
50
|
-
|
uA
|
|
短路電流(H=5mW/cm,
CT=2870°K)
|
Isc
|
40
|
|
-
|
uA
|
|
開路電流(H=5mW/cm,
CT=2870°K)
|
VL
|
-
|
0.3
|
-
|
V
|
|
開通時間（VR=10V，RL=1KΩ ）
|
Ton
|
-
|
50
|
-
|
ns
|
|
關斷時間（VR=10V，RL=1KΩ）
|
Toff
|
-
|
50
|
-
|
ns
|
|
| |
| |
