S25系列： |
| |
資料下載請點擊圖片 |
特點：
● 工作電壓5～30V DC。
● 有多種輸出方式選擇。
● 體積小,安裝簡便。
|
|
|
一、輸出方式及型號說明： |
輸出方式 |
型 號 |
接線圖 |
直流二線制.常開 |
S25-D8K2 |
圖（1） |
直流二線制.常閉 |
S25-D8B2 |
直流三線制.NPN.常開 |
S25-D8NK3 |
圖（2） |
直流三線制.NPN.常閉 |
S25-D8NB3 |
直流三線制.PNP.常開 |
S25-D8PK3 |
圖（3） |
直流三線制.PNP.常閉 |
S25-D8PB3 |
直流四線制.NPN.常開+常閉 |
S25-D8NKB4 |
圖（4） |
直流四線制.PNP.常開+常閉 |
S25-D8PKB4 |
圖（5） |
|
| |
| 二、技術參數： |
檢測距離 |
0～8mm |
標準檢測物體 |
25x25x1 鐵 |
部分材料衰減系數 |
鋼：1；不銹鋼：0.85；銅：0.4；黃銅：0.3 |
連接方式 |
1.2米 電纜線；(可選：二線制；三線制；四線制) |
工作電壓 |
5～30V DC |
輸出電流 |
200mA |
靜態電流 |
1mA |
通態壓降 |
小于1.5V DC |
響應頻率 |
200Hz |
保護電路 |
極性保護；輸出過流保護 |
絕緣電阻 |
大于50MΩ |
動作指示燈 |
紅色LED |
工作溫度 |
-20°C~+70°C |
外殼材質 |
ABS |
防護等級 |
IP67 |
|
|
| |

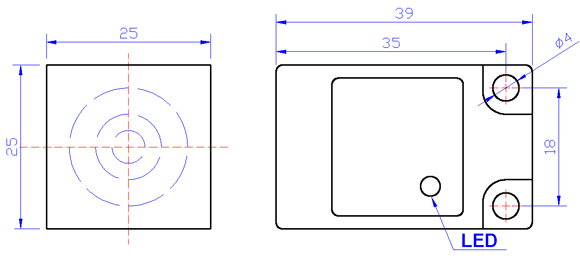

| 三、外形尺寸和接線圖： |
|
| |
| |
 |
| |
